本应用方案实时监控锂电池组每节电芯的电压、充放电电流和检测点 温度，基于上述的数据完成均衡、过压、欠压、过流、高温、短路等 等安全状态的检测和保护。
一、性能参数：
| 序号 | 项目 | 性能 | 备注 |
| 1 | 电池组容量 | 20.8Ah | 0.2C(25℃) |
| 2 | 标称电压 | 22.2V | |
| 3 | 电芯串并方式 | 8P6S | 6 串 8 并 |
| 4 | 充电上限电压 | 25.2V | CC/CV |
| 5 | 最大充电电流 | 15A | |
| 6 | 最大持续放电电流 | 7A | |
| 7 | 单粒过充保护电压 | 4.25V | |
| 8 | 单粒过放保护电压 | 2.75V | |
| 9 | 过温保护保护值 | 65℃ | |
| 10 | 循环寿命 | ≥600 次 | |
| 11 | 通讯协议 | ||
| 12 | 电流短路保护值 | 15A | |
| 13 | 工作环境温度 | 0--45℃ | |
| 14 | 储存温度 | "温度：-20--45℃湿度：<80%RH" | |
| 15 | 质量 | 约 2260 克 | |
| 16 | 尺寸 | 150*66*110MM | |
| 17 | 环保 | 符合 RoHS 要求 |
二、保护电路电路图:
三、保护系统说明
本系统主要由6串8并ICR18650 2600mAh锂离子电池组、智能化管理电源，电池保护系统组成。
电池保护系统：主要包括均衡电路、过压、欠压、过流、过温、短路等保护功 能。
过充电保护：通过电池保护板的过电压保护检测电路，实时检测电池充电过程中每串电池的电压 变化，当任何 一 串 电 芯电压达到设定值则传出信号截止充电 MOS-FET，切断充电回路，防止电芯过充电。
过放电保护：通过电池保护板的过放电保护检测电路，放电过程中电池管理 芯片实时检测电池放电状态的电压；若出现电池电压低于设定的限值，电池管理电路会 输出信号切断放电 MOS-FET，实现过放电保护电池目的。
温度保护功能：电路检测到电池温度过高，超过 65℃，系统断开充放电回路，禁止对电池充放电，起到温度保护目的。

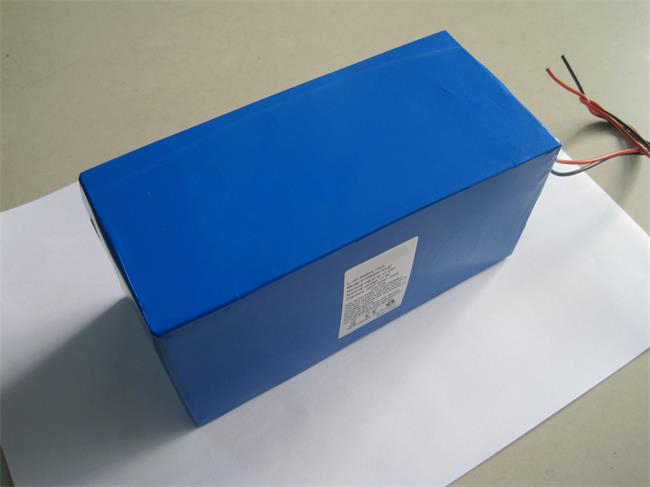

四、电池组图示：
